מיזוג אוויר ומערכות מכניות באתר בנייה: מה מתעדים בכל שלב, עד הבדיקות והמסירה

בחלל התקרה שמעל המסדרון עוברים באותו שבוע תעלת מיזוג, צנרת מים, מגש כבלים וצינור ספרינקלרים. כל אחד הגיע בזמן משלו, וכל אחד בטוח שהמקום שלו. עד שמגיע הגבס, ופתאום התעלה לא נכנסת.

מערכות מכניות הן המקום שבו המקצועות נפגשים, והבדיקות שלהן באות אחרונות, כשהכול כבר סגור. מי שתיעד בדרך, ישן בשקט. מי שלא, פותח תקרות.

בקצרה: מתעדים לפי שלבים: צנרת ותעלות לפני הסגירה, בדיקות לחץ עם תוצאה, הרצה ואיזון, ומסירה עם מסמכים. לכל שלב תמונה, שם, תאריך ואישור, ביומן של אותו יום.

למה דווקא כאן

• כל המקצועות באותו חלל. מיזוג, חשמל, אינסטלציה, ספרינקלרים וגבס מתחרים על אותם סנטימטרים. את הפתרון מוצאים בתיאום, לא במקרה.
• הבדיקות מאוחרות. הרצה ואיזון נעשות כשהמערכת מותקנת ומחוברת, בסוף התהליך, לפעמים כשכבר לוחצים על לוח הזמנים.
• הכול מוסתר. צנרת ותעלות נעלמות מאחורי תקרה אקוסטית או גבס. אחרי הסגירה אי אפשר לבדוק בלי לפרק.
• תקלה של אחד מתגלה אצל אחר. נזילת עיבוי מהמזגן מכתימה את התקרה, והשאלה מי אחראי מתחילה.

מה לתעד בכל שלב

צנרת וחומרים

1. תוואי הצנרת לפני הסגירה. תמונה רחבה של הקומה ותמונות קרובות של כל קו, עם מיקום מול קיר או עמוד קבוע.
2. חדירות בקירות ובתקרות. איפה חודרים, ואיך נסגרה החדירה, בעיקר בקירות שדורשים הפרדת אש או איטום.
3. מה הותקן. סוג החומר, כמויות, ומי הקבלן שביצע, לפי ההזמנה והמפרט.
4. בדיקת לחץ. תמונה של המד בהתחלה ובסוף, השעה, מי נכח, והתוצאה. בדיקה שעברה בלי תיעוד נשכחת, ובדיקה שנכשלה בלי תיעוד חוזרת.

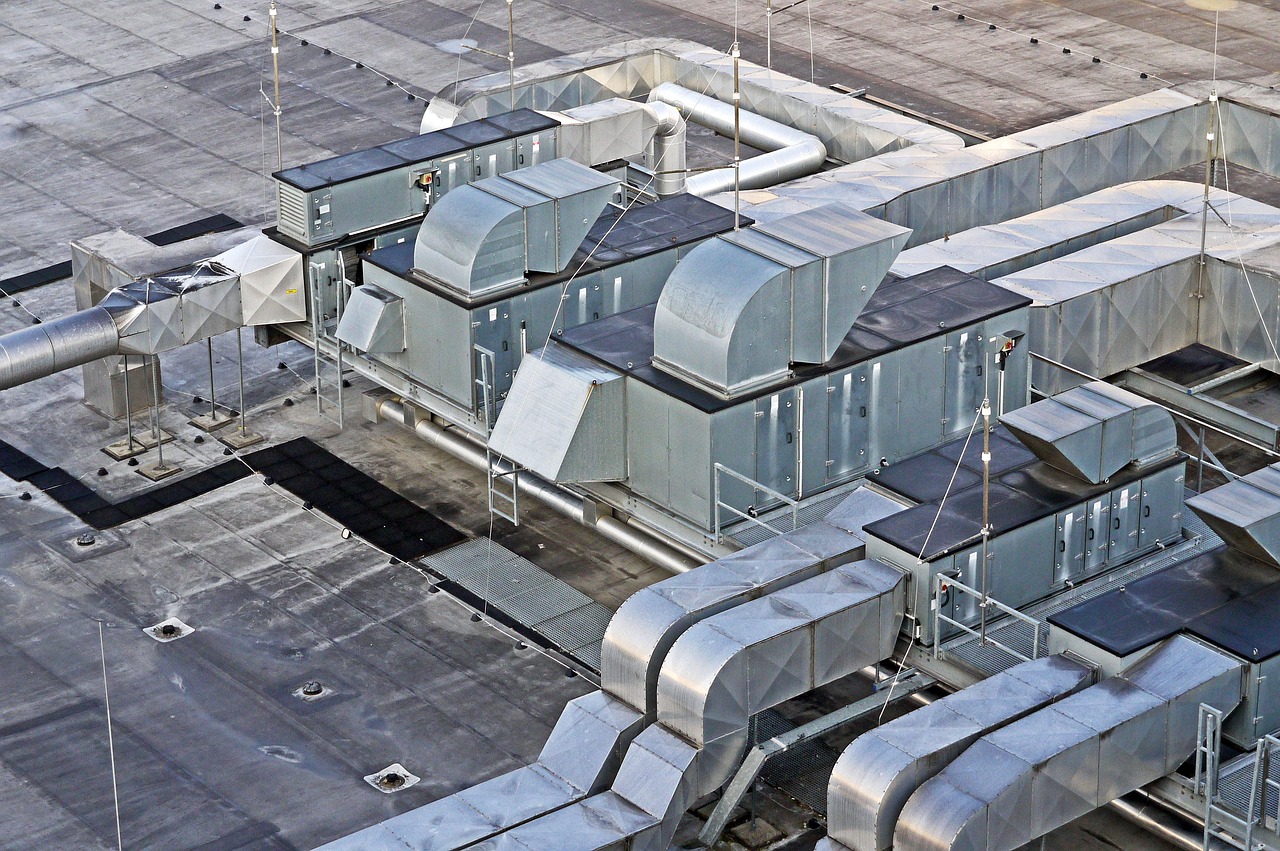

תעלות ויחידות

1. תוואי התעלות. תמונה לפני סגירת התקרה: איפה עוברת התעלה, ומה עובר לידה.
2. תליה ובידוד. תמונה של התליות ושל הבידוד לפני הכיסוי.
3. מיקום היחידות. יחידות פנימיות וחיצוניות, כולל הגישה לתחזוקה. אם אי אפשר להגיע לפילטר, זה ליקוי.
4. ניקוז עיבוי. שיפוע וחיבור לביוב, לפני שמכסים.

הרצה ואיזון

1. הפעלה ראשונה. מי הפעיל, מתי, ומה נמצא.
2. איזון. מדידות הספיקה בכל פתח, מי מדד ומתי, ומה נקבע במפרט.
3. בדיקות סופיות. הרשימה שנקבעה במפרט, עם תוצאה ושם מי שאישר.

תיאום בין הקבלנים, לפני שהתקרה נסגרת

רוב הבעיות במערכות מכניות הן בעיות תיאום ולא בעיות ביצוע. שלושה דברים שעובדים:

• סדר עבודה מוסכם. מי נכנס ראשון לחלל התקרה, ומי אחריו. מתעדים את ההסכמה ביומן.
• בדיקה משותפת לפני הסגירה. מנהל העבודה עובר עם הקבלנים, ורק אז מאשרים לגבס להיכנס.
• שינוי מתועד. אם תעלה זזה בגלל צנרת, כותבים מי החליט, למה, ומה השתנה.

עוד על תיאום בתיאום בין קבלני משנה באתר בנייה. ועל מה שמתעדים בקומה לפני שסוגרים, בחשמל ואינסטלציה בבנייה.

כשבדיקה נכשלת

הלחץ ירד, או שהאיזון לא עומד בנתון. לא סוגרים ולא מוסרים. פותחים משימה באותו רגע: איפה, מה לתקן, מי מטפל, ועדיפות דחופה. אחרי התיקון חוזרים על הבדיקה עם אותו תיעוד, וסוגרים רק כשעברה. את התהליך פירטנו בבקרת איכות בבנייה.

מסירה: מה אוספים מהיומן

• תמונות של הצנרת והתעלות לפני הסגירה.
• תוצאות בדיקות הלחץ וההרצה, עם שמות ותאריכים.
• רשימת היחידות ומיקומן.
• מי ביצע כל חלק ומי אישר.

אלה החומרים שנכנסים לתיק המסירה בסיום הפרויקט. כדאי להתחיל את ההרגל מהקומה הראשונה, לא מהאחרונה. עוד על צילום נכון בצילום ותיעוד בתמונות באתר בנייה.

ביומן העבודה הדיגיטלי של קיפר התמונות נכנסות ליומן של אותו יום, ליד מה שבוצע ומי היה באתר. גם בחדר מכונות או על גג בלי קליטה: מתעדים מהטלפון, והנתונים מסתנכרנים כשהקליטה חוזרת. כשצריך תיקון, פותחים משימה ומשייכים אותה לקבלן. וכשמנהל העבודה והמפקח חותמים, יום היומן ננעל.

למקרה שלכם, התייעצו עם המתכנן או עם איש המקצוע על הבדיקות הנדרשות בפרויקט.

מתחילים מהקומה הבאה

לא צריך לחכות לפרויקט חדש. בקומה הבאה: צלמו את התקרה לפני שהגבס נכנס, תעדו את בדיקת הלחץ ורשמו מי אישר. כשמישהו יגיד “התעלה הזאת לא הייתה פה”, יהיה לכם מה להראות.
